При стыковой сварке ПЭ труб большого диаметра очень важно поддерживать стабильность трубы.
По мере увеличения размера и веса трубы даже незначительное движение во время выравнивания, толкания или удержания давления может повлиять на процесс сварки, особенно в реальных условиях рабочей площадки.
Для решения этой проблемы машины для стыковой сварки большого диаметра серии FX оснащены системой противоскользящих накладок.
Цель проста: улучшить стабильность труб во время сварочных работ.
Основная роль противоскользящих накладок заключается в усилении трения между зажимными блоками и поверхностью трубы.
За счет увеличения эффективной площади контакта система снижает вероятность смещения трубы как на этапе выравнивания, так и на этапе удержания давления.
Эта функция поддерживает процесс сварки с конструктивной точки зрения.
Он не изменяет процедуру сварки, но помогает поддерживать стабильность трубы во время стандартных операций.
В практических строительных условиях трубы не всегда идеально круглые или одинаковые по размерам.
В поле часто встречаются незначительная овальность или небольшие отклонения.

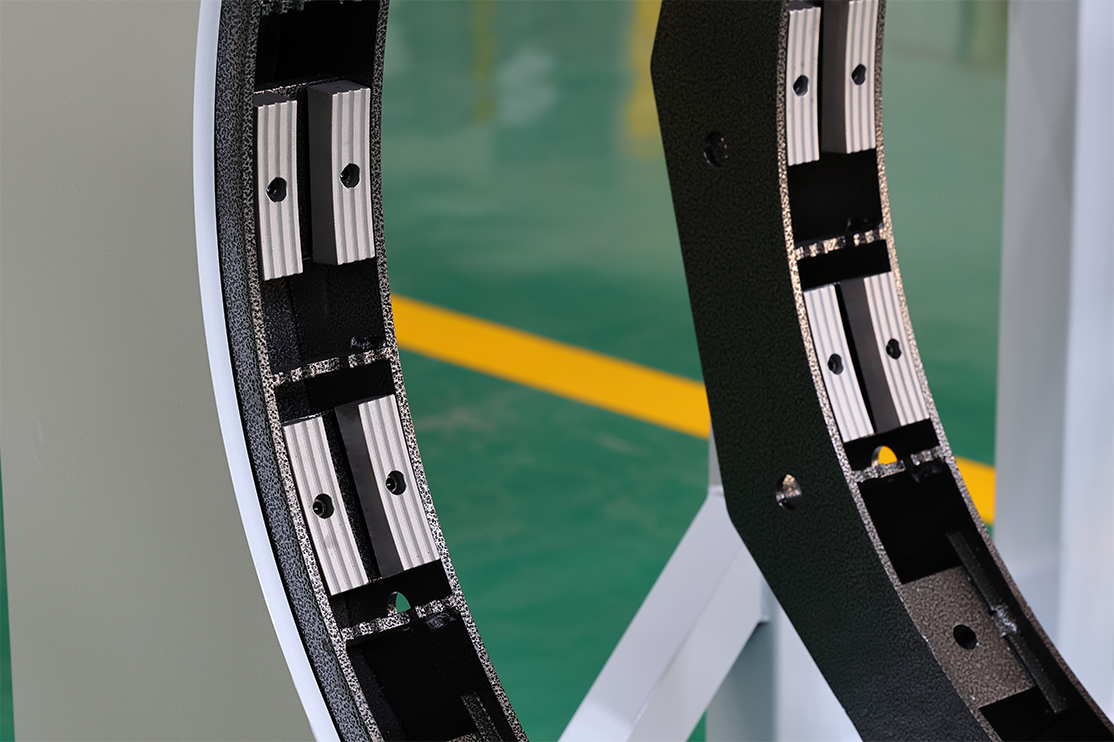

Противоскользящие накладки серии FX имеют регулируемую конструкцию.
В пределах допустимого диапазона допуска колодки можно точно настроить для лучшего прилегания к внешней поверхности трубы.
Это повышает адаптивность при работе с некоторыми нестандартными трубами и снижает чувствительность к реальным условиям установки.
На примере FX1000 каждая машина оснащена 96 противоскользящими накладками.
Целью является не усложнение конструкции, а достижение более сбалансированного распределения силы во время зажима.
Благодаря множеству точек контакта по окружности трубы давление зажима распределяется более равномерно.
Это помогает минимизировать локальное проскальзывание или неравномерную нагрузку — факторы, которые становятся все более важными при увеличении диаметра труб.
Система противоскользящих накладок в настоящее время применяется в моделях большого диаметра серии FX.

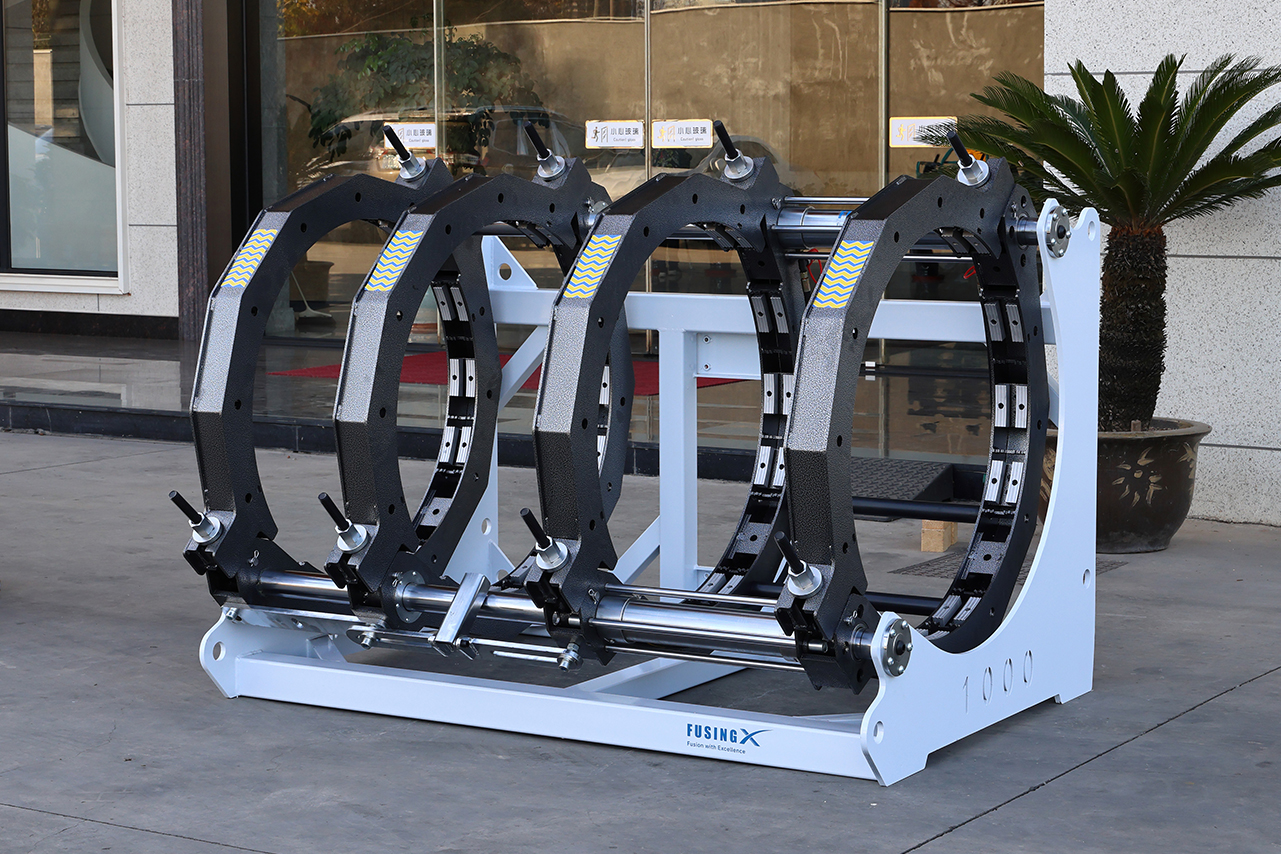

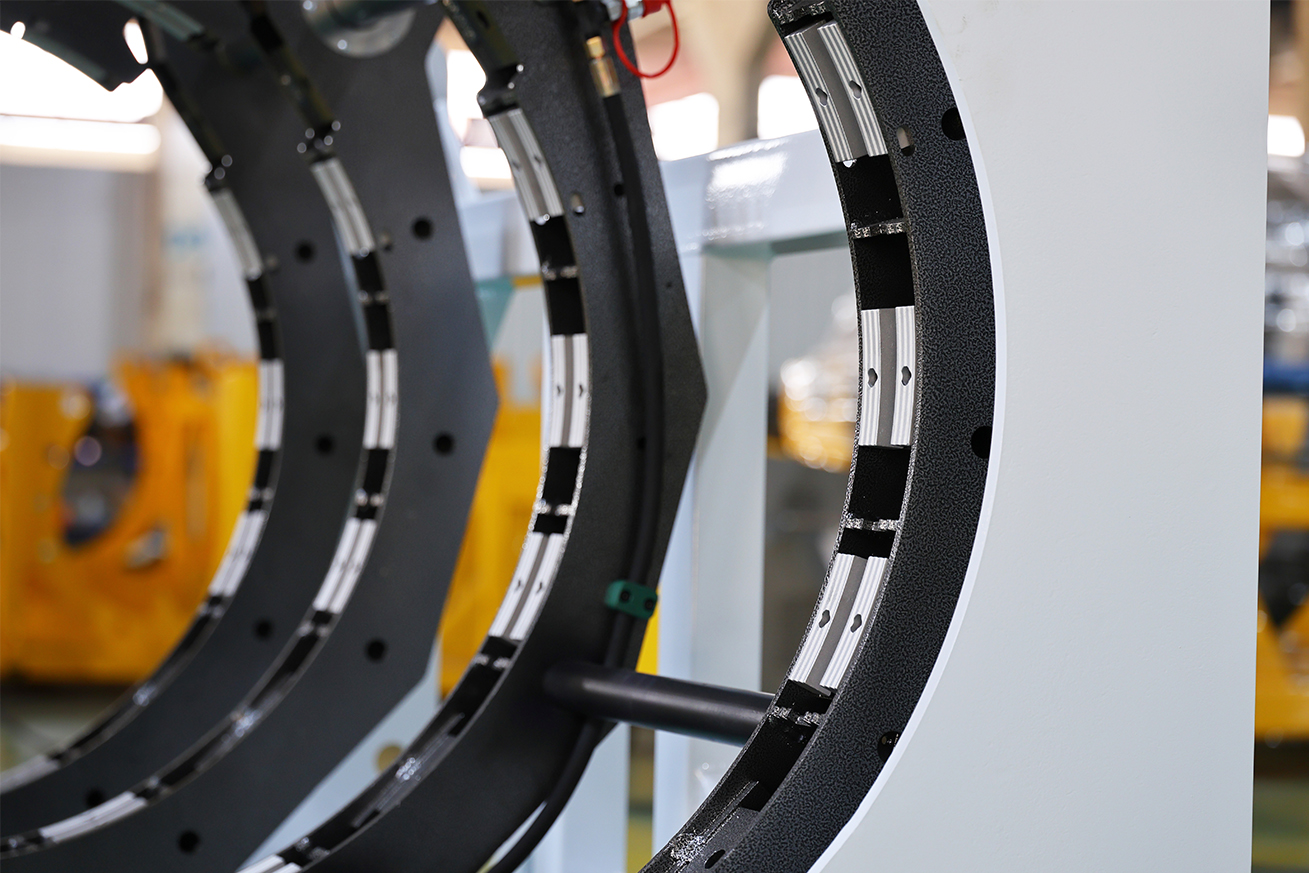

На изображениях, упомянутых здесь, показана фактическая конфигурация станка FX1000, где колодки расположены близко друг к другу, образуя почти непрерывную поверхность зажима.
Эта конфигурация специально разработана для крупногабаритных сварочных работ и не используется на машинах всех размеров.
Система противоскользящих накладок представляет собой оригинальное конструктивное решение, разработанное для серии FUSINGX FX и в настоящее время используется на машинах для стыковой сварки большого диаметра.
Вместо того, чтобы служить дополнительной функцией в маркетинговых целях, он отражает практический ответ на полевые условия, когда стабильность трубы становится все более важной по мере увеличения ее размеров.
